Intellix BMT 300
Monitorowanie przepustów oraz detekcja wyładowań niezupełnych w transformatorach
Przepusty są dziś wszechobecne w transformatorach stacji wysokiego napięcia (HV), przekładnikach prądowych i rozdzielniach. Stanowią one znaczną część awarii stacji wysokiego napięcia, w przypadku których połowa ma skutki katastrofalne, z poważnymi i niebezpiecznymi konsekwencjami. W przeszłości środkami zaradczymi były prewencyjne przeglądy, wczesna wymiana i regularne badania off-line. Obecnie istnieje technologia, która umożliwia właścicielom obiektów wykrywanie zbliżających się awarii i zmniejszanie kosztów konserwacji.
Intellix BMT 300 firmy GE jest systemem on-line, który w sposób ciągły monitoruje nie tylko stan przepustów (pojemność i współczynnik mocy), ale również wykonuje próby na obecność wyładowań niezupełnych (PD) w głównym zbiorniku transformatora. Będzie ostrzegał pracowników o zaistnieniu warunków awaryjnych na ich wczesnym etapie, dostarczając jednocześnie ważne informacje diagnostyczne o kondycji przepustów i transformatora.
Intellix BMT 300 może być wykorzystywany jako urządzenie niezależne, ale może też być stosowany w połączeniu z rodziną analizatorów wielogazowych przeznaczonych do analizy gazów rozpuszczonych w oleju (DGA) Kelman TRANSFIX™ firmy GE. Połączenie Intellix BMT 300 i TRANSFIX oferuje klientom zintegrowane rozwiązanie z jednego źródła, które dostarcza bardziej szczegółowy obraz stanu transformatora i monitoruje główne przyczyny większości awarii transformatora.
Główne zalety
- Jeden produkt łączy ciągły monitoring on-line przepustu z próbami na obecność wyładowań niezupełnych w głównym zbiorniku transformatora poprzez to samo przyłącze przepustu.
- Jedno oprogramowanie diagnostyczne, tj. Perception™ firmy GE, używane jest do zbierania informacji o przepuście, o próbach PD jak i do analizowania danych DGA, w wyniku czego uzyskujemy przyjazne i łatwe do wykorzystania informacje wyjściowe.
- Jeden dostawca instalujący, serwisujący, dbający o właściwą komunikację i zminimalizowanie obciążeń administracyjnych ma na celu obniżenie całkowitego kosztu posiadania i użytkowania transformatora.
Zastosowania
Przedsiębiorstwa elektroenergetyczne
- Umożliwia przeprowadzenie konserwacji przepustów transformatorowych w oparciu o ich kondycję
- Wykrywanie obecności wyładowań niezupełnych (PD) w połączeniu z analizą DGA w głównym zbiorniku transformatora.
Metalurgia
- Monitoring kondycji przepustów w celu uniknięcia nieplanowanych przestojów produkcyjnych.
- Monitoring obecności wyładowań niezupełnych (PD) w podstarzałym wyposażeniu hut aluminium i stali.
Petrochemia
- Wykrywanie powstających wyładowań łukowych w transformatorach.
- Monitoring kondycji przepustu, w celu uniknięcia katastrofalnych awarii transformatorów.

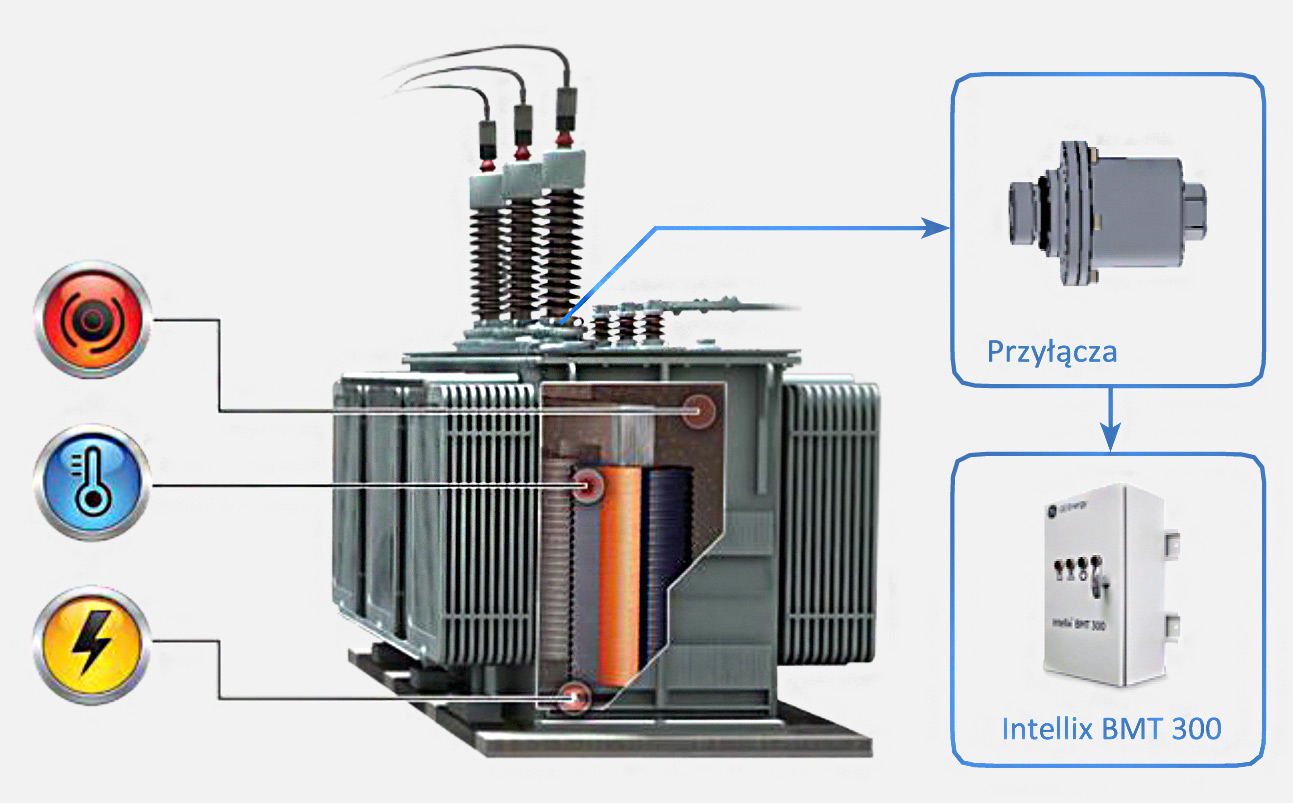

Przykład rozwiazania Intellix BMT 300 zainstalowanego w transformatorze 3-fazowym
- Analizator gazu klasyfikuje typy uszkodzeń dostarczając cennych informacji na temat kondycji transformatorów.
- Można oszacować zużycie transformatora, co pozwoli uniknąć kosztownych awarii.
- Uszkodzenia transformatora są wykrywane w ich początkowej fazie, umożliwiając szybkie podjęcie odpowiednich kroków naprawczych.
- Przez te same punkty zaczepu przepustu Intellix BMT 300 monitoruje kondycję izolacji przepustu i sprawdza obecność wyładowań niezupełnych.
- Intellix BMT 300 monitoruje maks. 6 przepustów
- Zaawansowane rozróżnianie poprzez wykorzystanie dodatkowych czujników.
